Levhayı sıkıştırır, süreyi de.

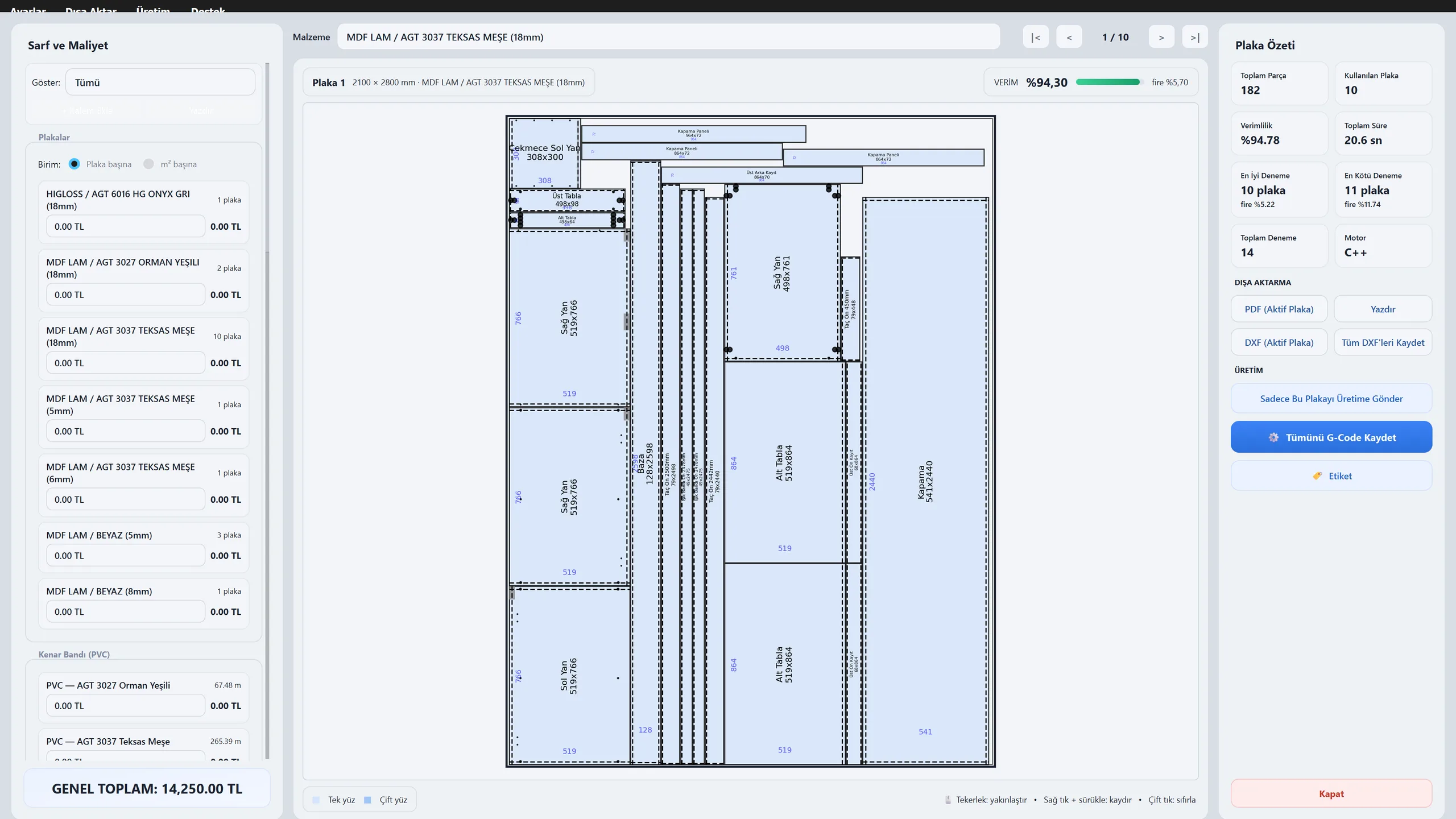

251 parça, 7 malzeme, 19 levha: 22 saniye. Yerleşim her levha için verim ve fire yüzdesiyle gelir; ne kazandığını levha levha görürsün.
Dört adımda levhadan makineye.
- 01
Parça listesi
Projedeki bütün parçalar malzeme ve kalınlığa göre gruplanır. 18 mm gövde ayrı, 5 mm arkalık ayrı, 6 mm altlık ayrı levhaya gider.
- 02

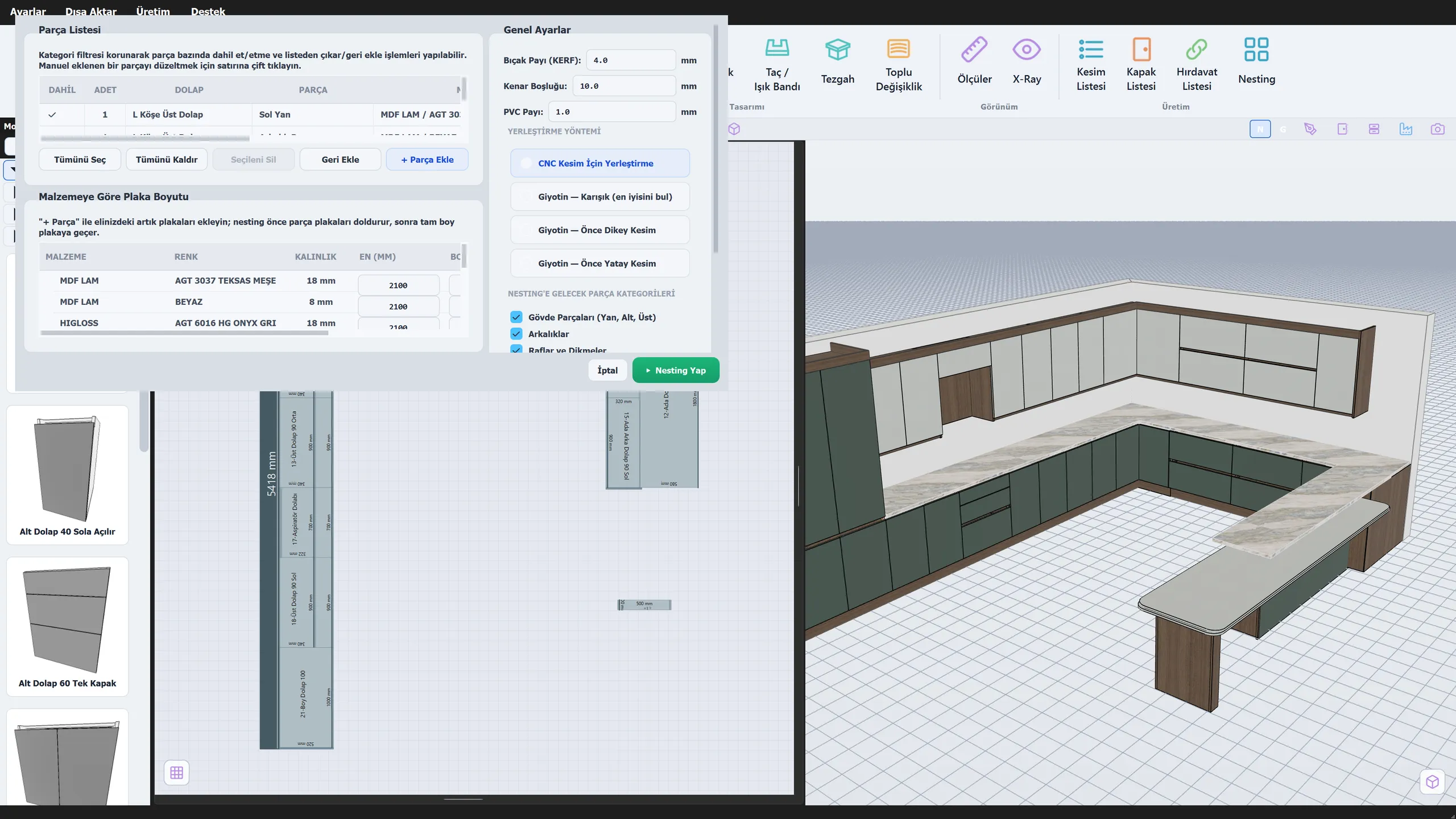

Levha ve pay
Malzeme başına levha ölçüsü (2100 × 2800 gibi), kerf ve kenar payı. Tek malzeme için farklı ölçüde iki levha da olur.
- 03
Yerleşim
Genetik algoritma parçaları dener, döndürür, sıkıştırır. C++ motor; yerleşimin hangi motordan çıktığı sonuç üstünde yazar. Aynı veri, aynı yerleşim.
- 04
Çıktı
Levha çizimi PDF ve DXF, parça etiketi, makine dosyası. Her levha için verim ve fire yüzdesi ayrı ayrı yazar.
Rakamı nasıl ölçtük, açık yazalım.
Yukarıdaki yüzdeler Örnek Mutfak projesinden: 18 mm gövde levhalarının dolu olan dokuzunda net parça alanı / levha alanı ortalama %92, bu projede en iyi levha %95. Kerf'i parçaya sayarsan ortalama %95. Parça karışımı uygun projelerde %98'in üstünde levhalar çıkıyor; rakam projeye göre değişir.
Verim, net parça alanının levha alanına oranıdır; kerf (kesim payı) ve kenar payı ayrıca düşülür. Sonuç parça karışımına göre değişir: irili ufaklı parçalar boşlukları daha iyi doldurur.
Son levha çoğu zaman yarım kalır; onu ortalamaya katmak rakamı düşürür, katmamak şişirir. Biz dolu levhaları yazdık, yarımı ayrı söyledik. Kendi projende ne çıkacağını demoyla görmek en doğrusu.
Yerleşim firesi, kerf ve kenar payı: rehber- Yerleşim firesi
- Parçalar yerleştikten sonra levhada kalan boşluk. Yazılımın işi bu.
- Kerf
- Frezenin ya da testerenin yediği pay (örnek: 4 mm). Kesimden gelir, yazılımdan değil.
- Kenar payı
- Levhanın kenarından bırakılan temizleme payı (örnek: 10 mm).
- Verim
- Net parça alanı / levha alanı. 100 eksi verim, yerleşim firesi.
Yerleşim firesi farkı cebinizde ne eder?
KalfaCAD tarafı: dolu levhalarda ölçülen ortalama yerleşim firesi %8 (uygun karışımda %2'nin altına iner)
Bu hesap yalnızca yerleşim/nesting firesini karşılaştırır.
- Verim, net parça alanının levha alanına oranıdır; kerf (kesim payı) ve kenar payı ayrıca düşülür. Sonuç parça karışımına göre değişir: irili ufaklı parçalar boşlukları daha iyi doldurur.
- Sonuç parça karışımına göre değişir; tahmini bir aralıktır, garanti değildir.
- G-code ISO / Fanuc
- Biesse CIX (Rover, bSolid)
- Poyraz (.pcni)
- KRC AutoLabel
- tpaCAD / Albatros (.tcn)
- ve daha fazlası
Giyotin (ebatlama) için ayrı yerleşim ve kesim sırası var: dış çerçeve önce, "dış uç" kuralı bant kalınlığına göre.
Kendi parça listenle dene.
Demoyu indir, projeni aç ya da elindeki listeyi gir; verimi levha levha gör.
