Dolap modülü atölyenin günlük işini görür: modülü kur, donat, nesting'e ver, kesim listesini ve makine dosyasını al. Aşağıdaki her görsel uygulamanın kendi 3B'sinden.

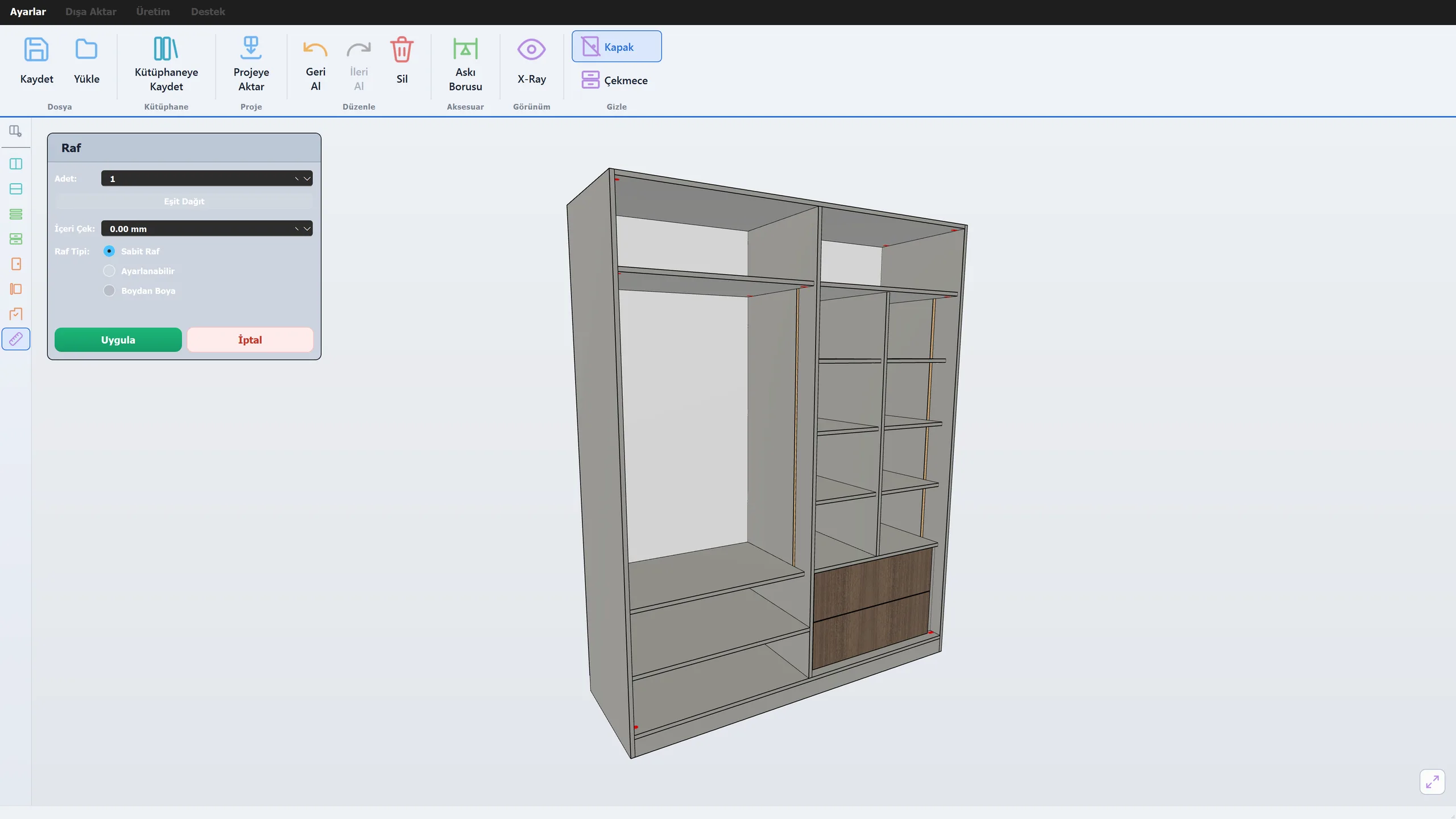

Gövdeyi ölçüyle kur. Sonra bir bölmeyi tıkla: dikme mi, yatay bölme mi, raf mı, çekmece mi, kapak mı? Seç; kalınlıklar, paylar ve delikler kendi çözülsün.
Odaya duvar ölçüsü ver, modülleri 2B planda sırala, 3B'de aynı anda gör. Alt, üst ve boy dolaplar, L ve 45° köşe modülleri, tezgâh, taç ve ışık bandı aynı ekranda.
Hazır bir kütüphaneyle gelmiyoruz; kendi dolaplarını çizip kaydediyorsun. Böylece kütüphanedeki her modül senin usulünle yapılmış oluyor.

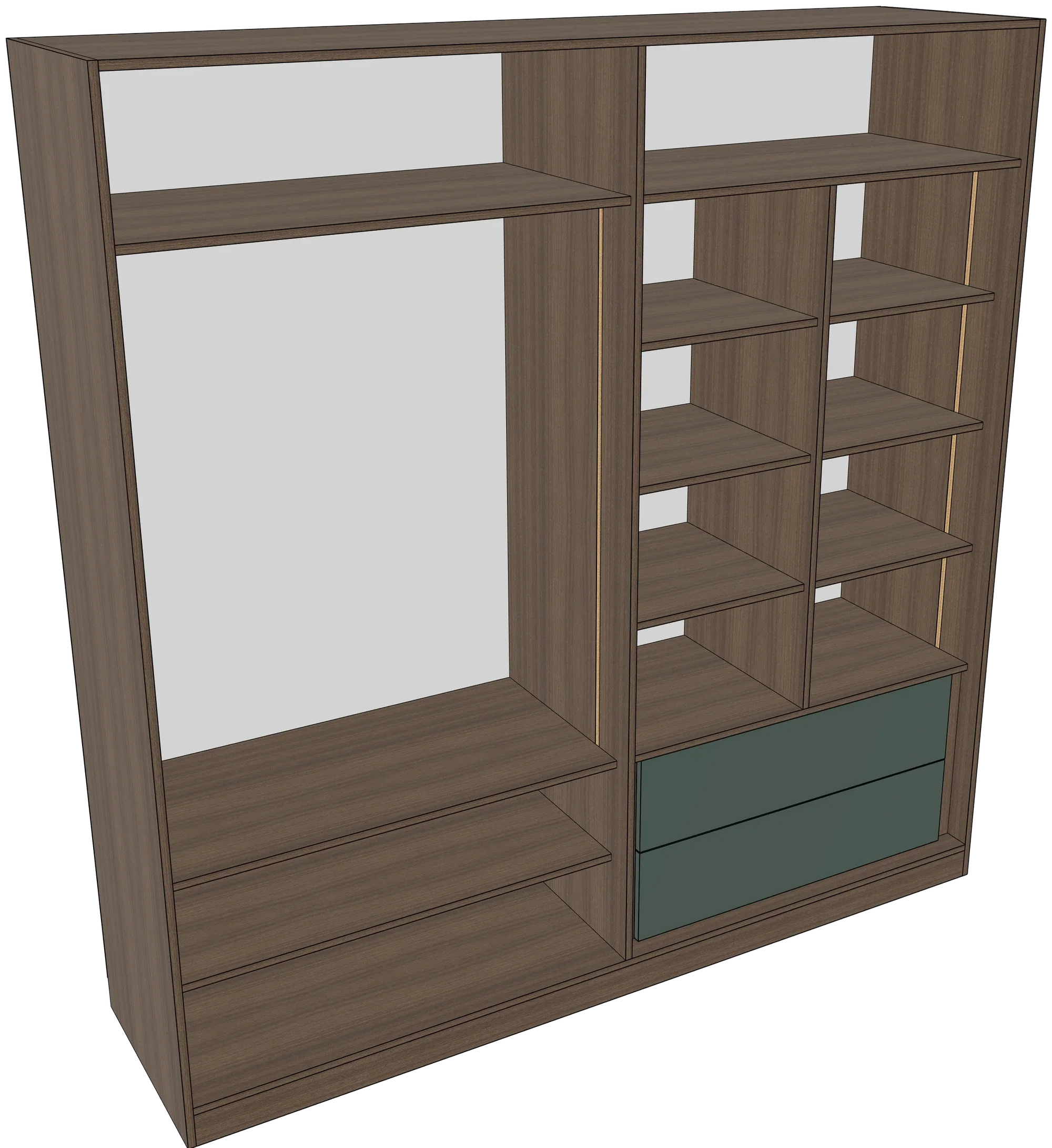

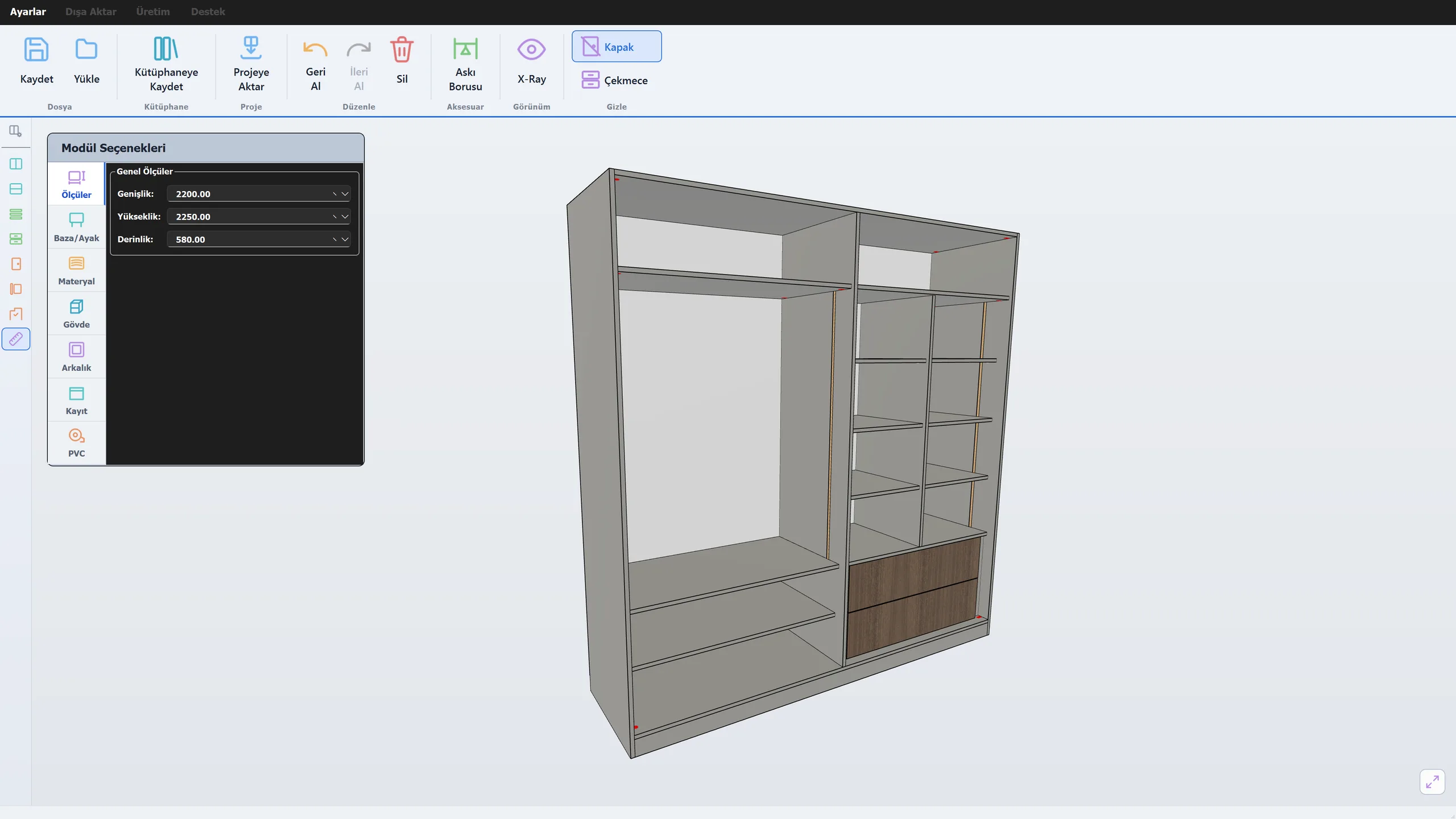

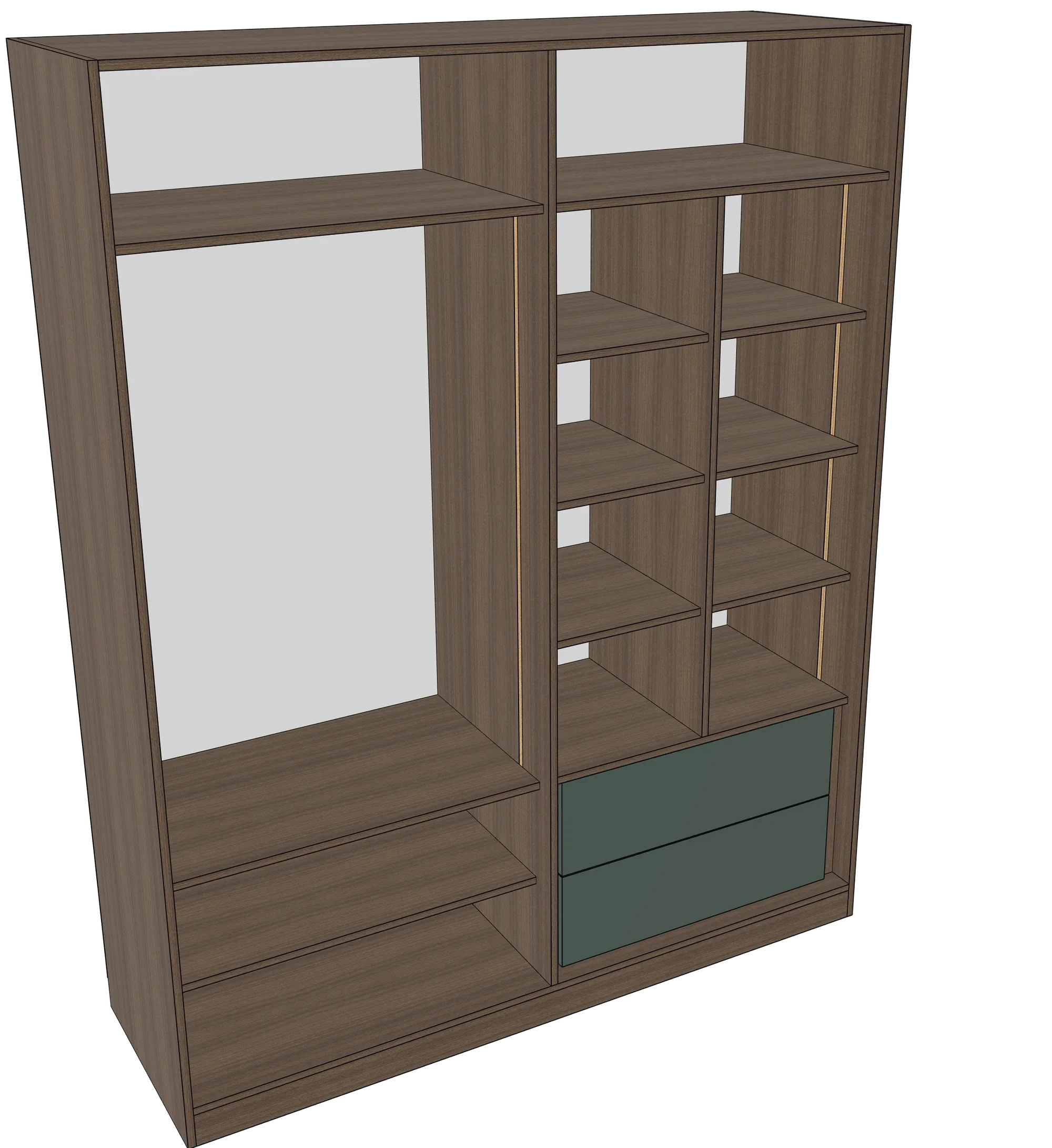

Genişliği 1800'den 2200'e çektiğinde raflar, dikmeler ve çekmece bloğu kendini yeniden kurar. Kapak sayısı, konnektör yerleri ve kesim listesi ona göre değişir.

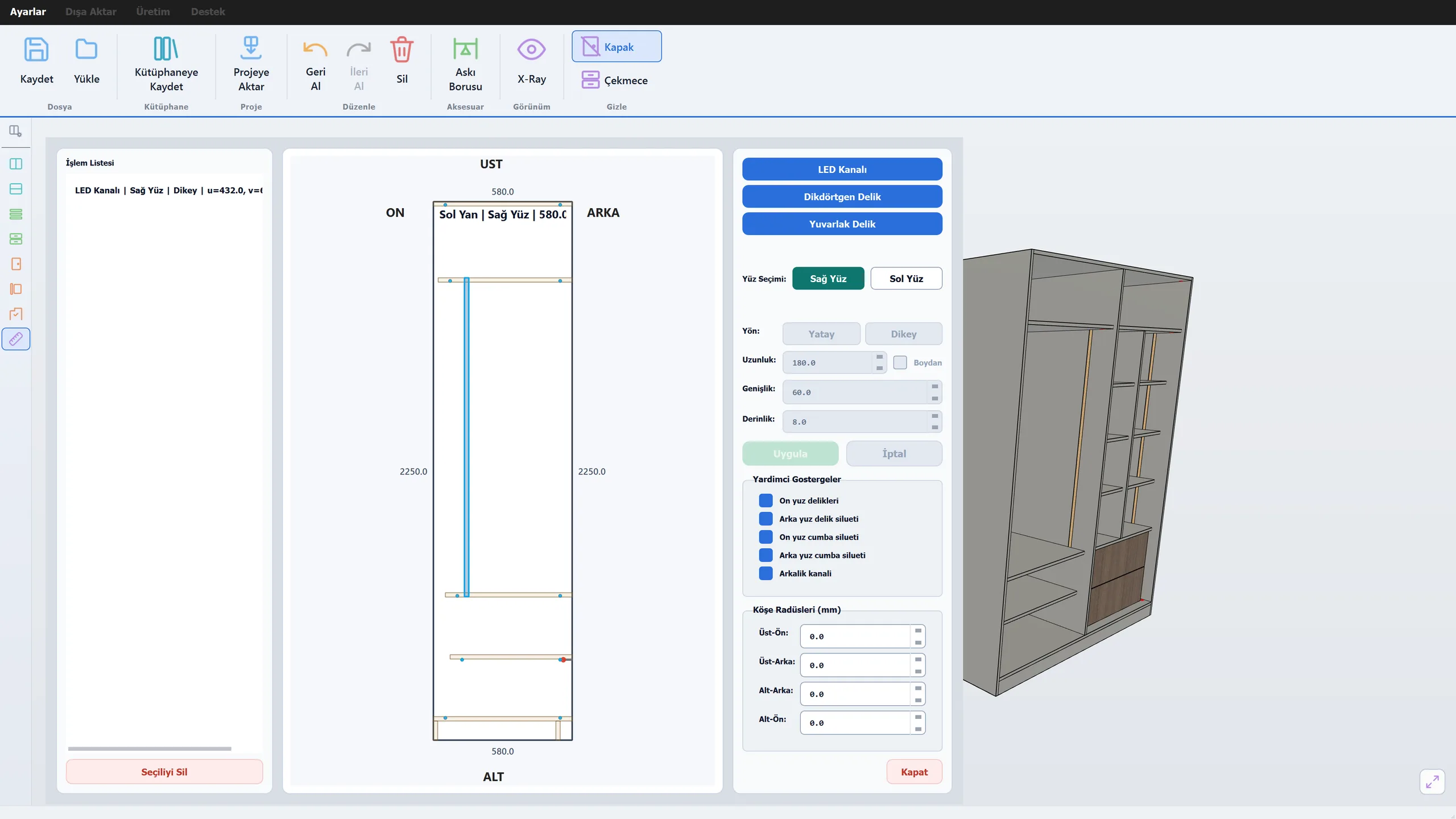

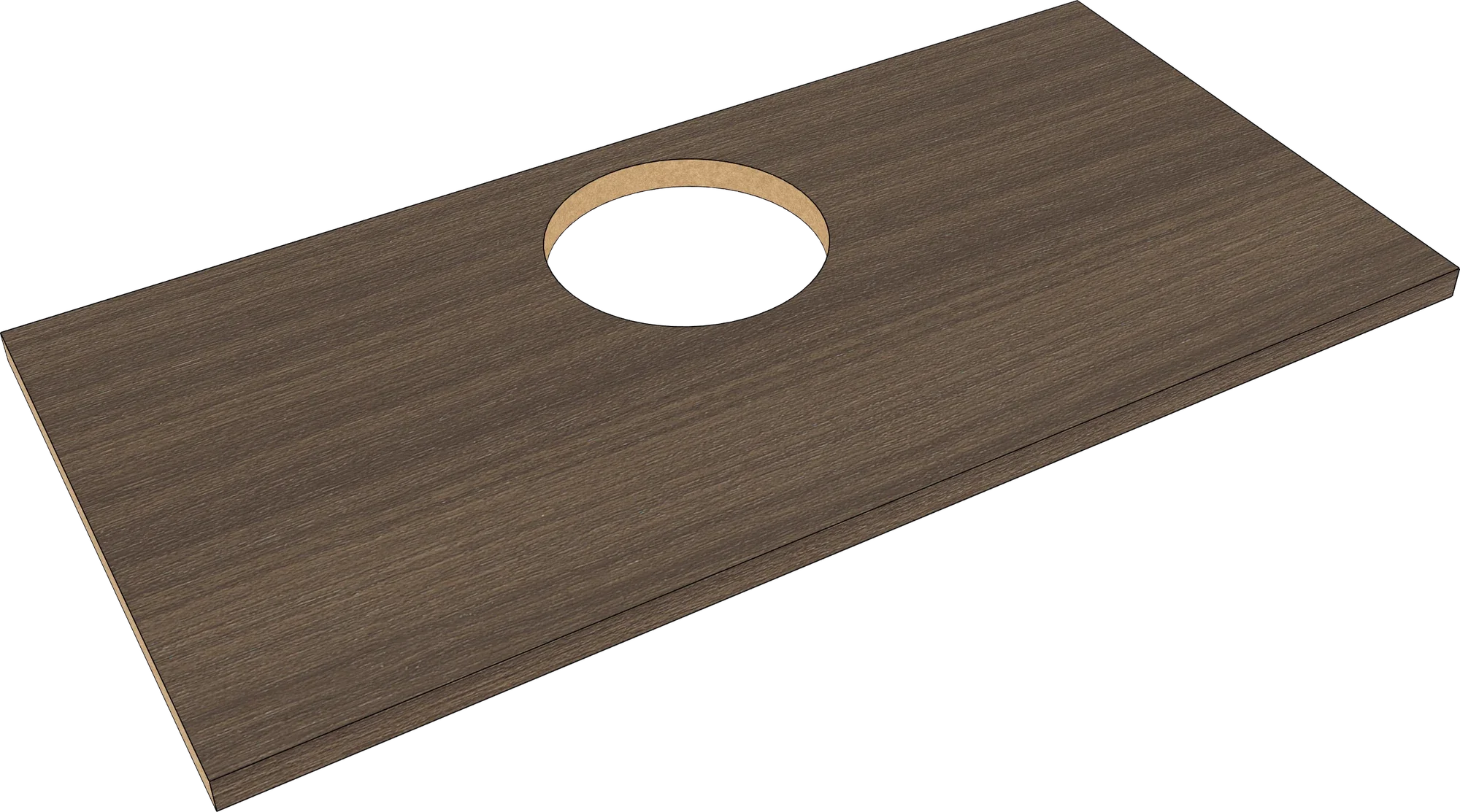

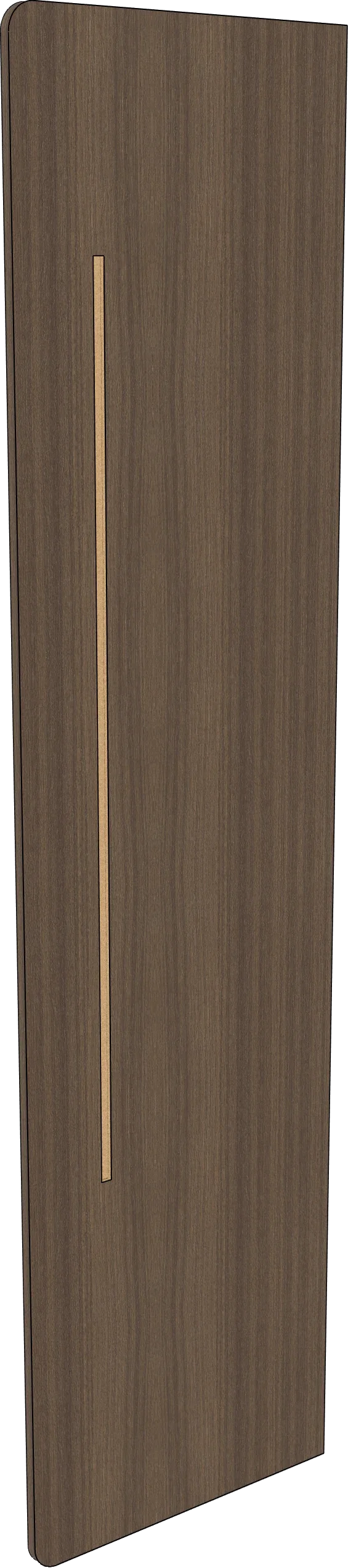

Yüzey İşlemleri penceresinden parçaya kanal, dikdörtgen ya da yuvarlak delik ekle; hangi yüz, hangi yön, hangi ölçü. 2B çizimde mavi çizgi olarak görünür, makine dosyasına aynen geçer.
Elde ayar, sonradan rötuş yok. Ne çizdiysen tezgâhtan o iner.

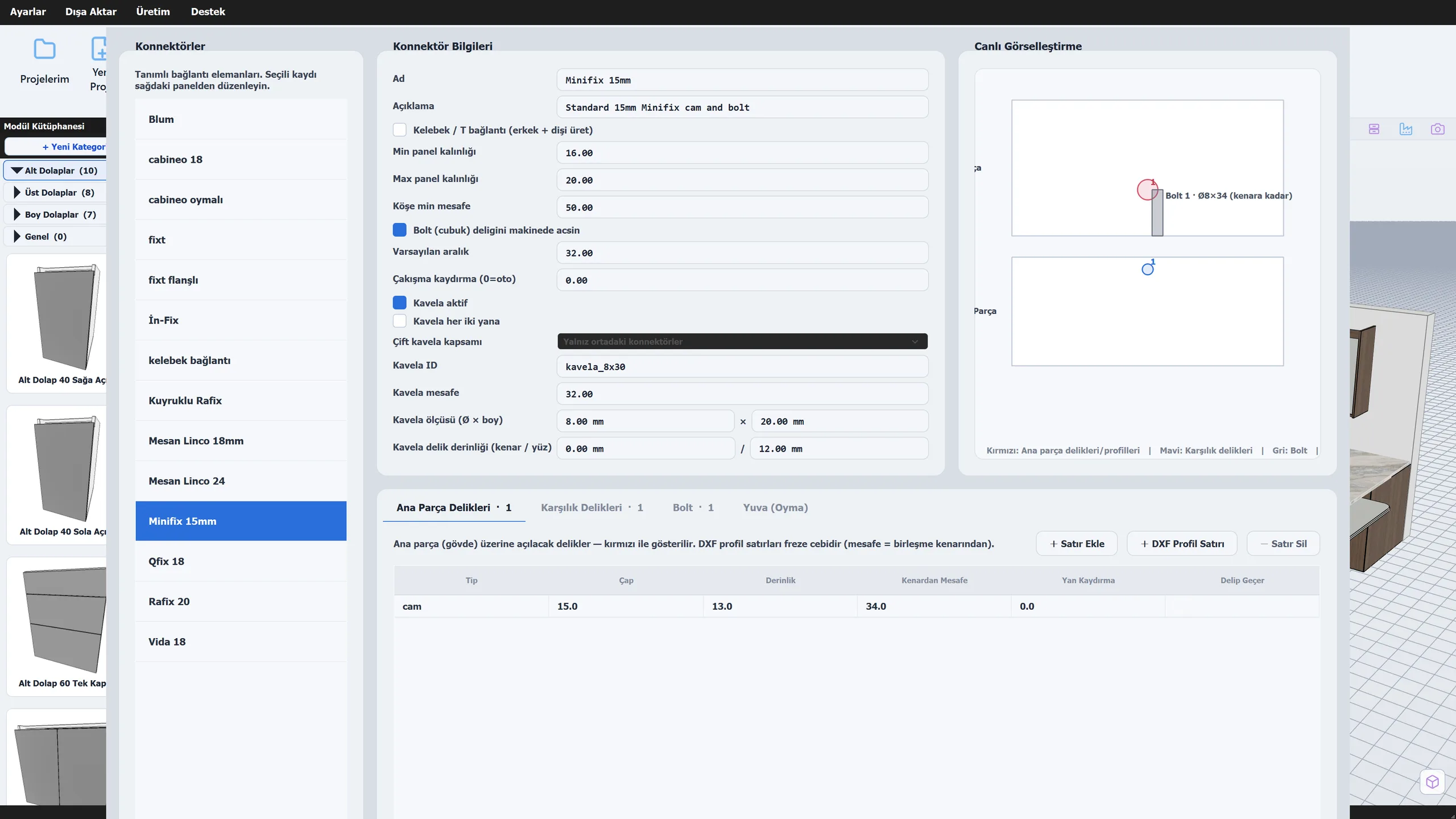

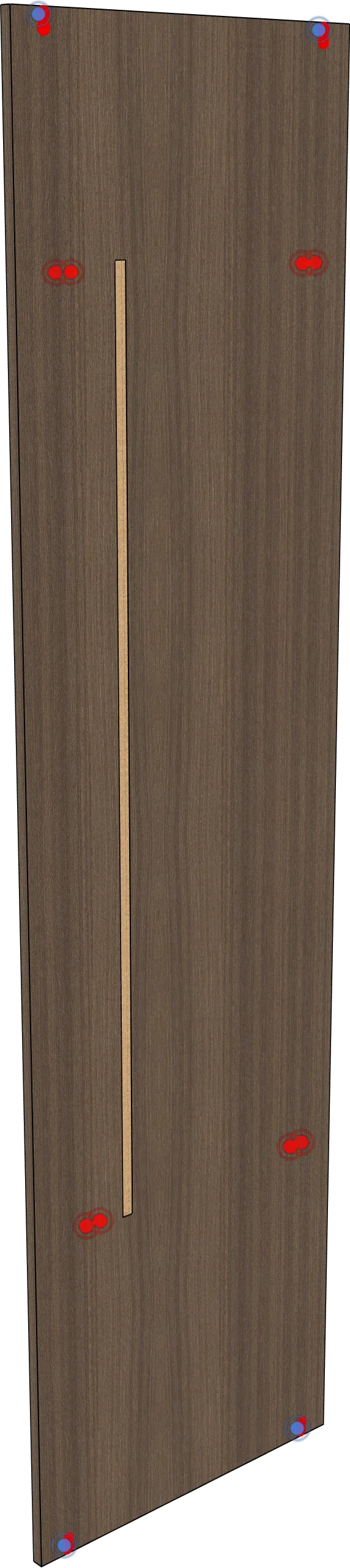

Minifix, Rafix, Cabineo, Qfix, Mesan Linco, Fixt, İn-Fix, kavela, raf pimi, taş menteşe. Her biri için yüz deliği, kenar deliği, çap ve derinlik tanımlı; kırmızı ana parça deliği, mavi karşılığı.

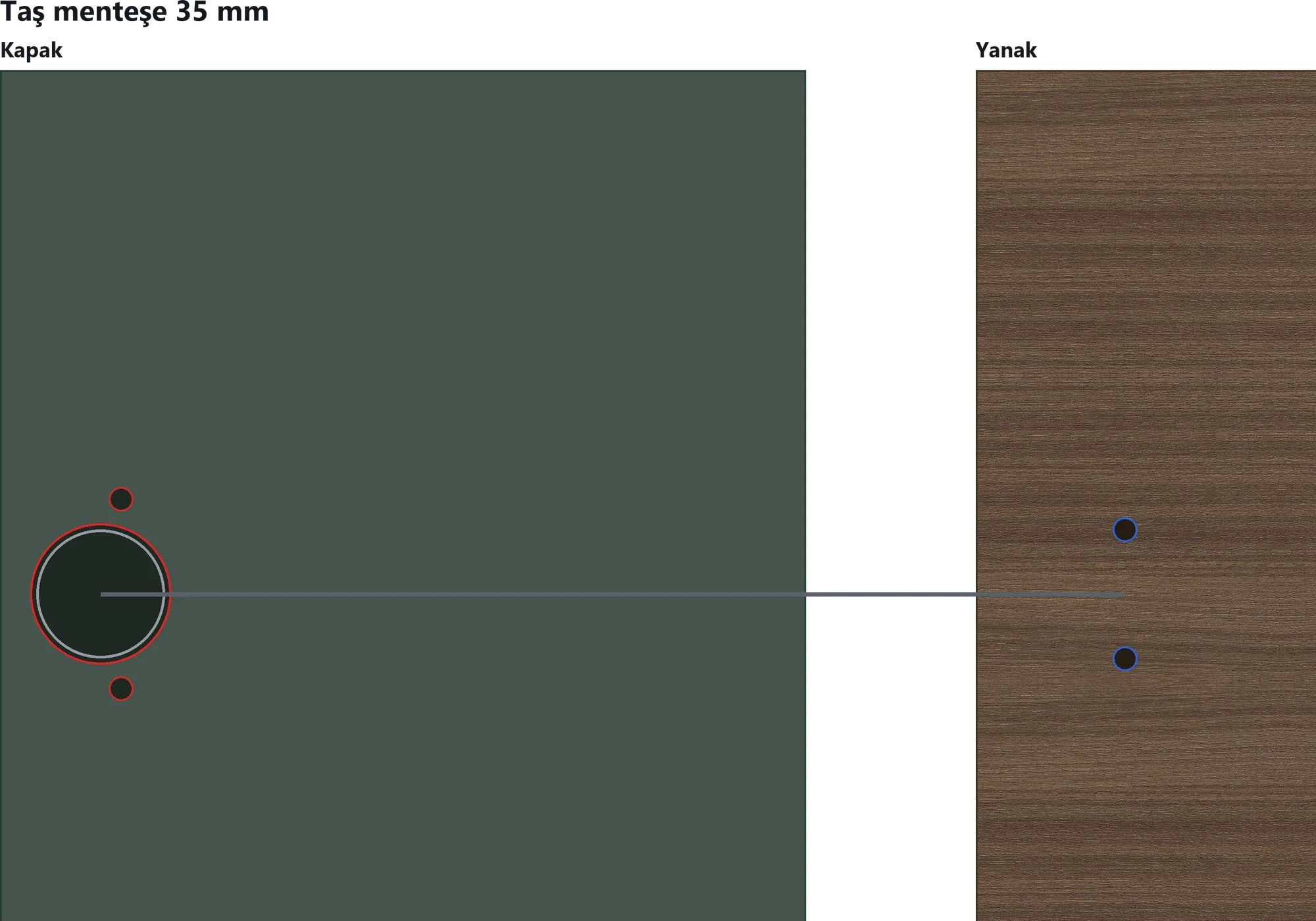

Hepsi JSON: konumu taşı, sayısını değiştir, kendi elemanını ekle. Menteşe için 35 mm yuva ve boss delikleri, yanakta karşılıkları kendi gelir.
12 ray serisi kütüphanede: Blum Tandem, Movento, Legrabox, Tandembox; Samet Smart Box, AlphaBox, SO Class; Hettich Quadro; standart teleskopik. Rayı değiştir, çekmece kutusu ve delikleri yeniden çözülsün.
Altlık kalınlığı, alt kanal mesafesi, yan panel yüksekliği, ön bağlantısı ölçüyle elinde. Yavru çekmece ve iç çekmece dahil; 6 mm altlık kesim listesine ayrı satır düşer.

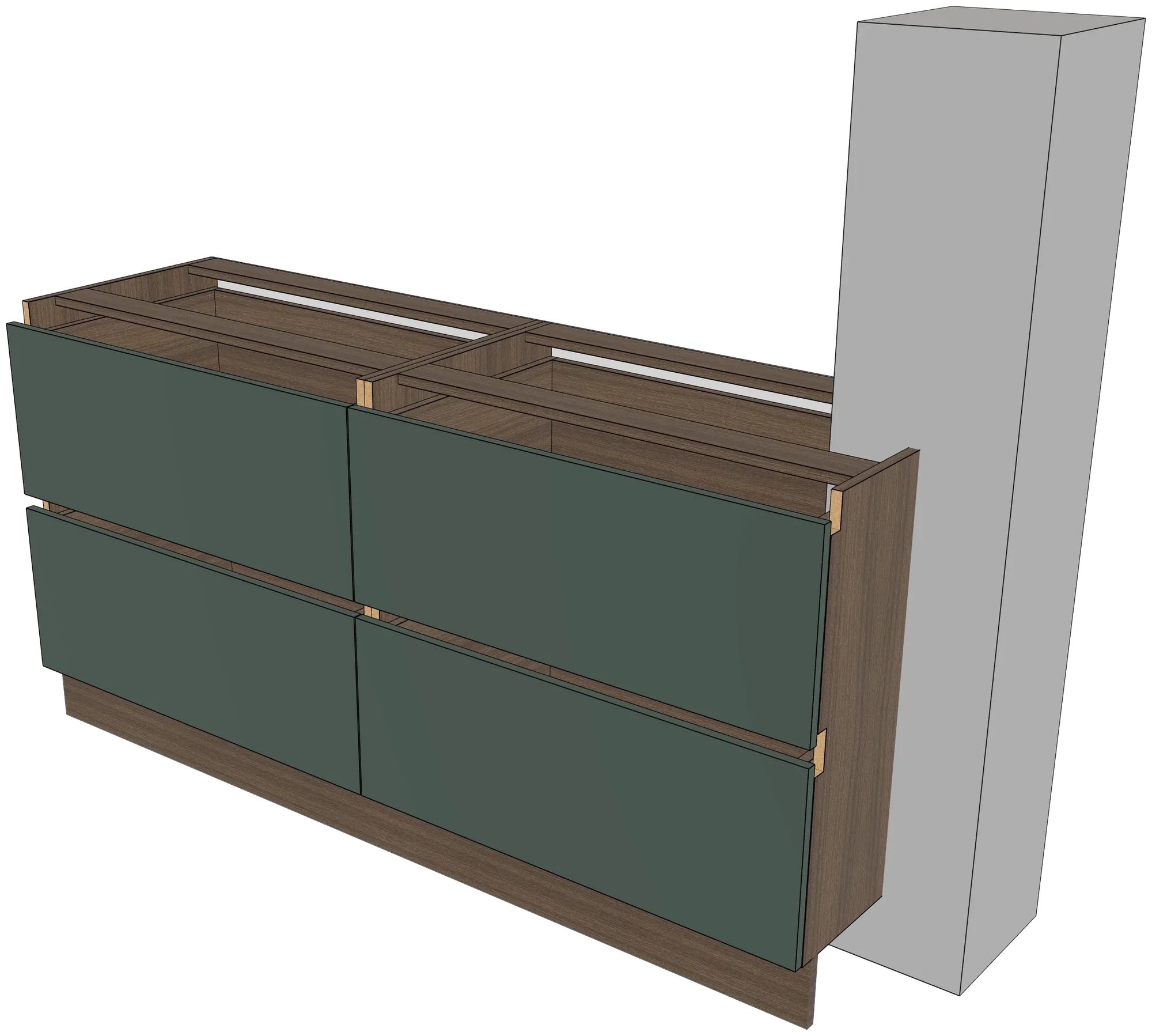

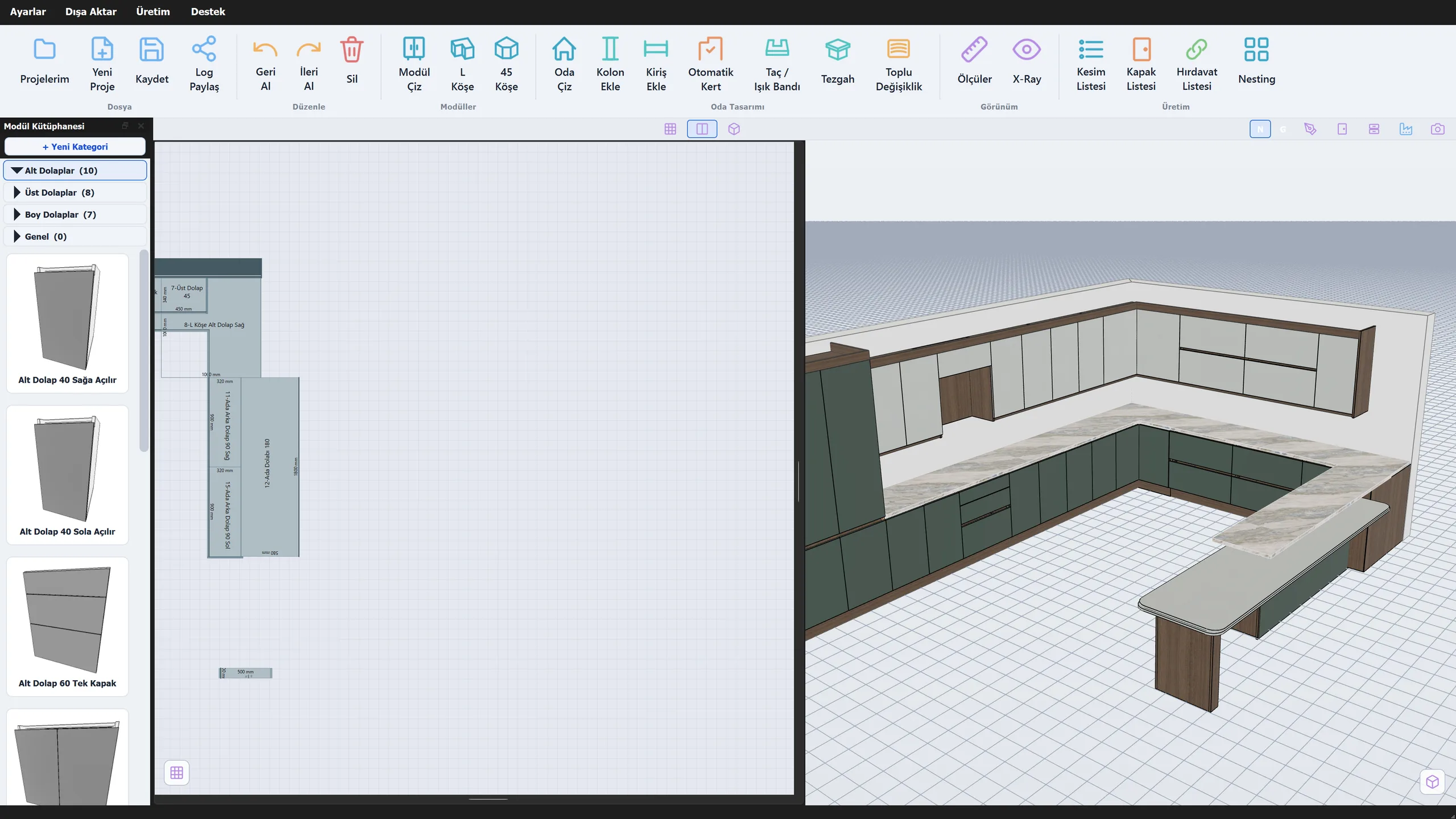

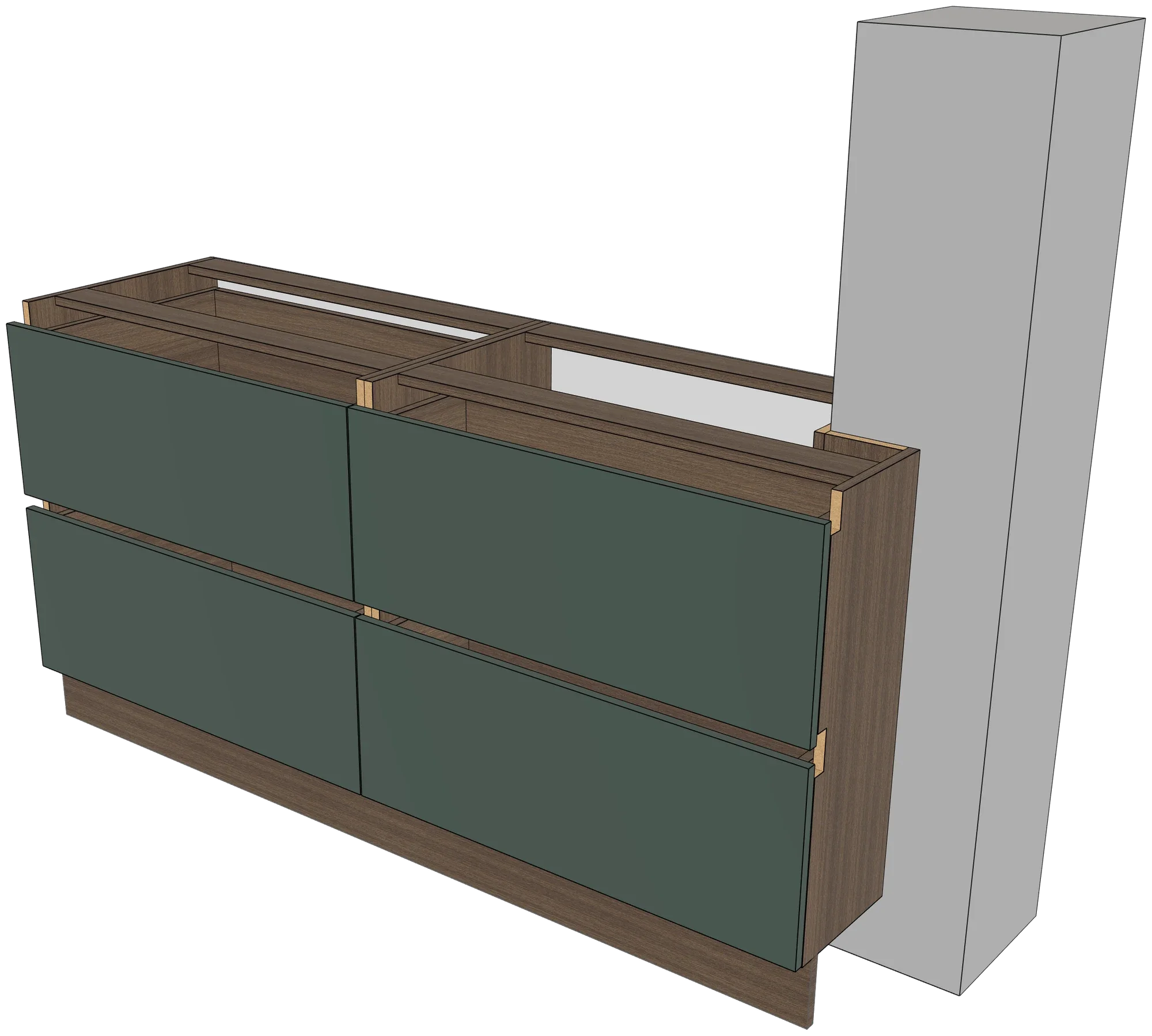

Odaya kolon ve kiriş yerleştir. Otomatik Kert, dolapların kolona denk gelen parçalarını kestirir; kertme ölçüsü kesim listesine ve makine dosyasına doğru düşer.
Atölyede yeniden ölçmeye, tahmin etmeye gerek kalmaz. Yanlış kertme yüzünden çöpe giden yanak da.

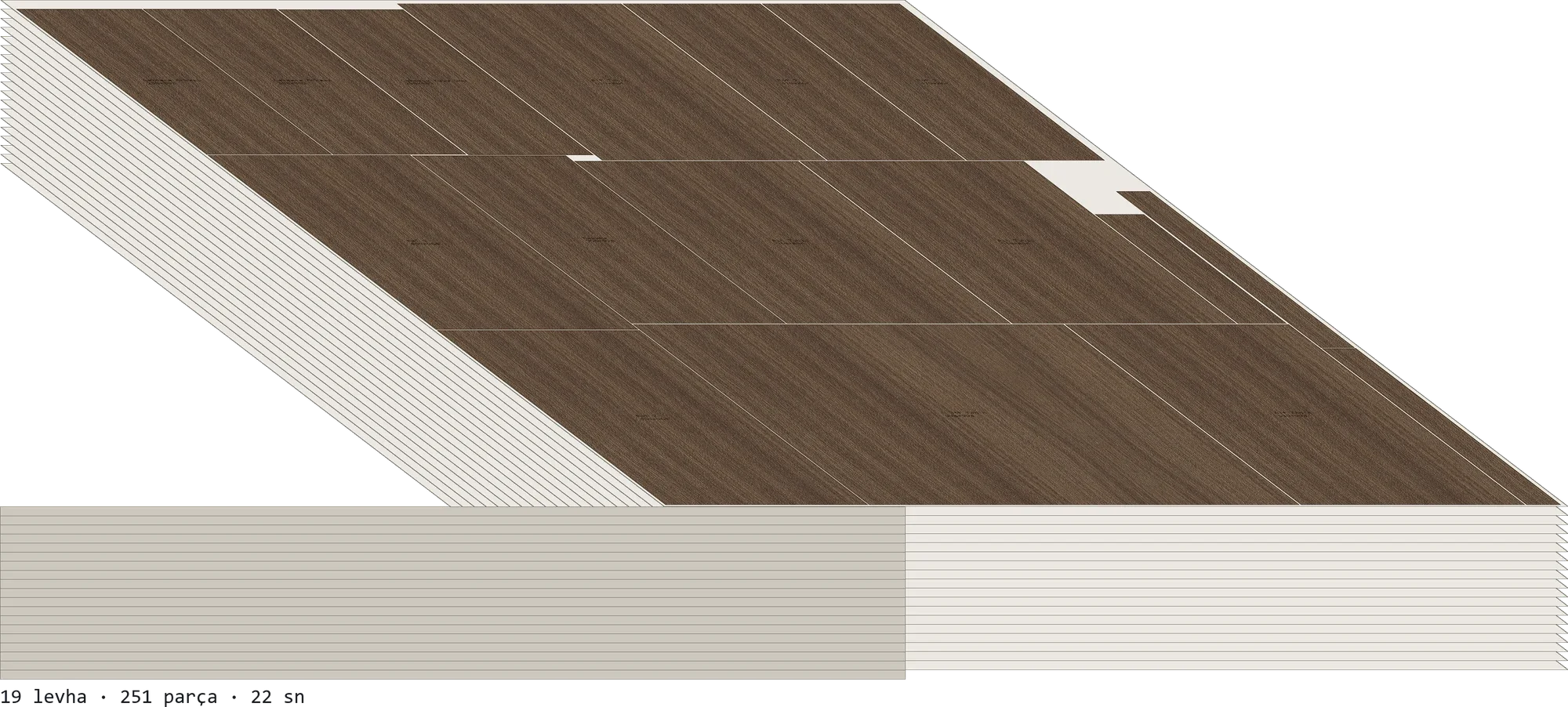

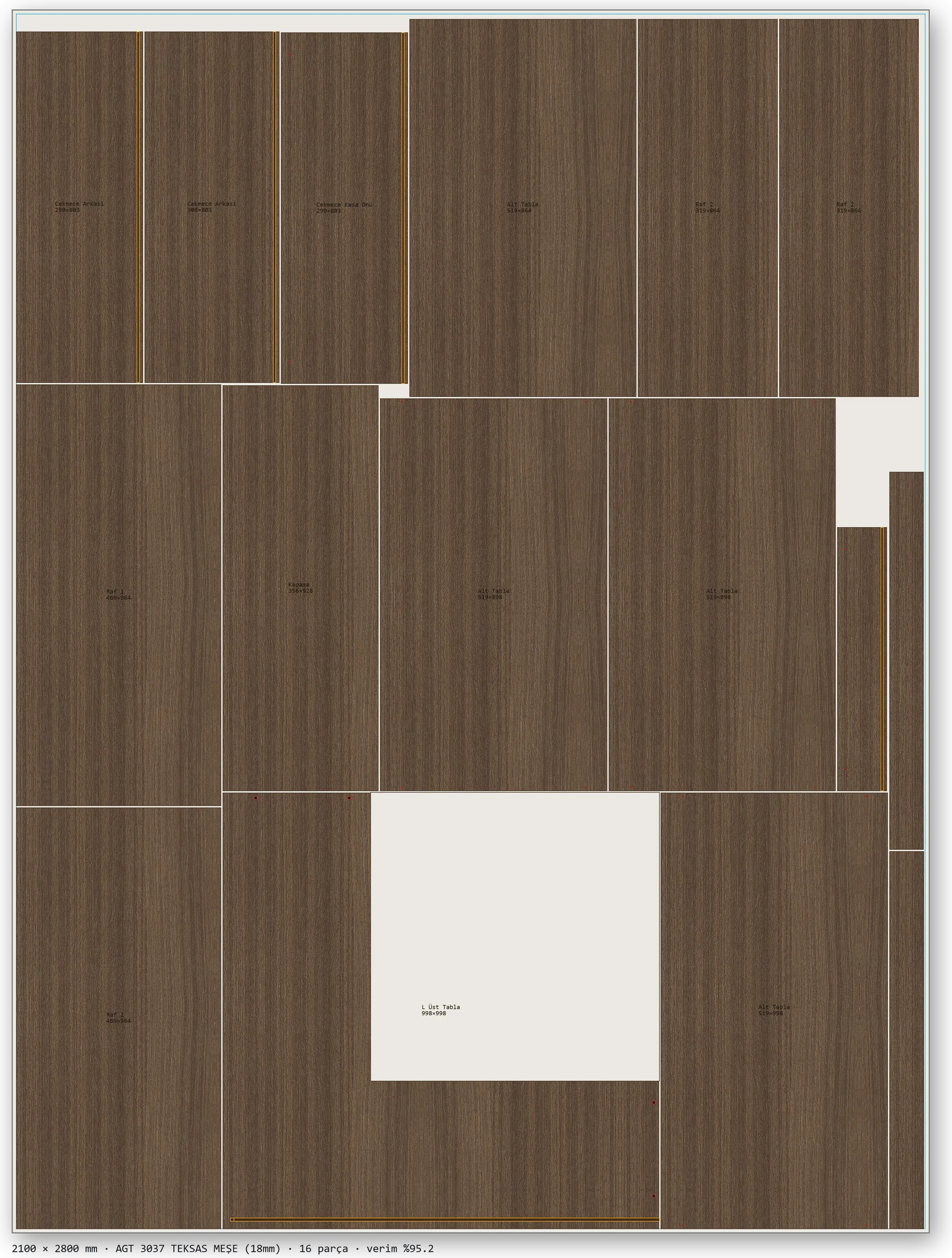

Genetik algoritma, C++ motor. Örnek mutfak: 251 parça, 7 malzeme, 19 levha, 22 saniye. Dolu gövde levhalarında ortalama %92; uygun parça karışımında levha verimi %98'in üstüne çıkar.
Verim, net parça alanının levha alanına oranıdır; kerf (kesim payı) ve kenar payı ayrıca düşülür. Sonuç parça karışımına göre değişir: irili ufaklı parçalar boşlukları daha iyi doldurur.
Nesting sayfası ve fire hesabı

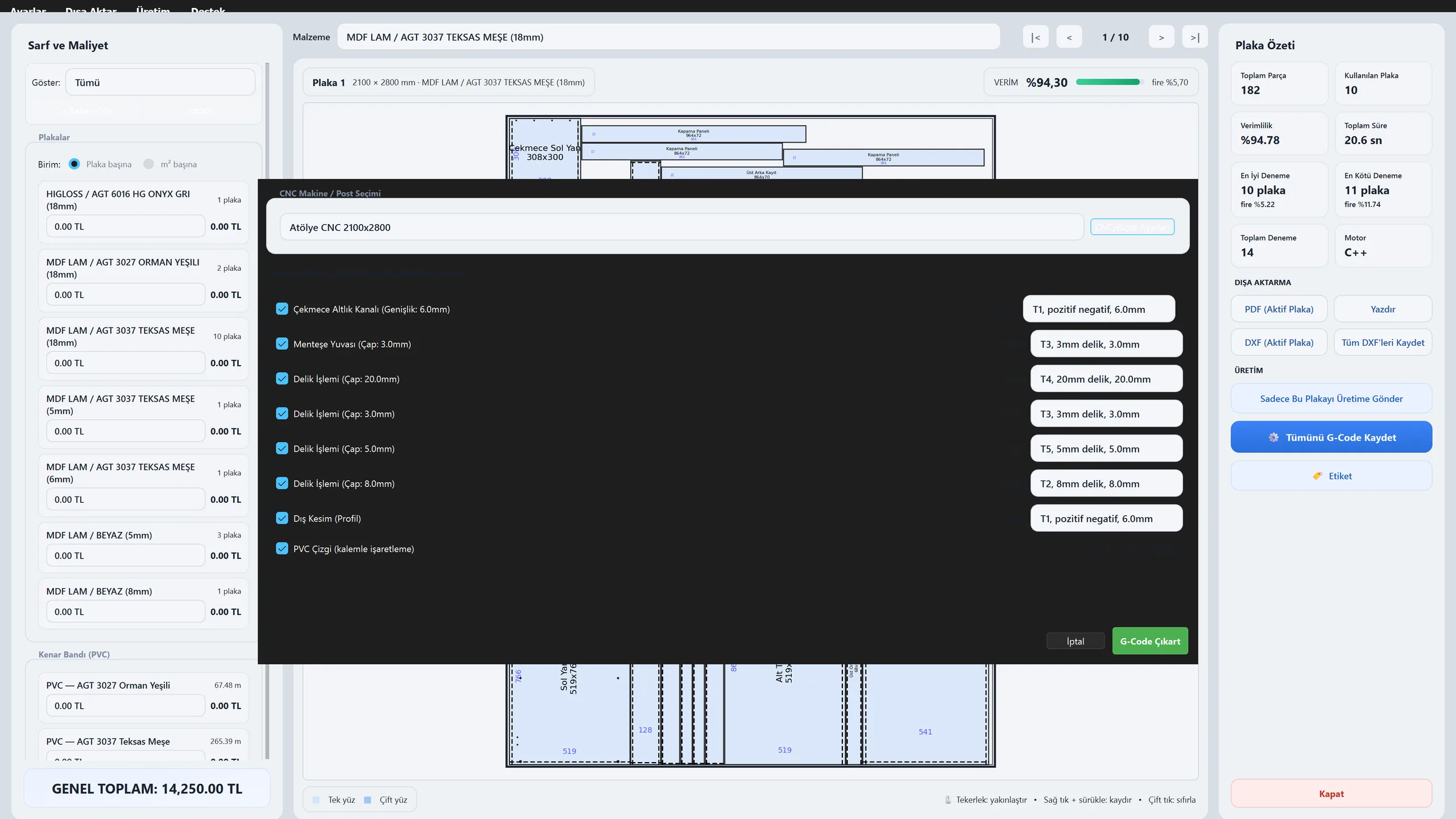

Konnektör ve kavela delikleri, menteşe yuvası, arkalık kanalı, çekmece altlık kanalı, PVC çizgisi. Levhadaki her işlem türüne bir takım atanır; CNC dosyası ona göre yazılır.

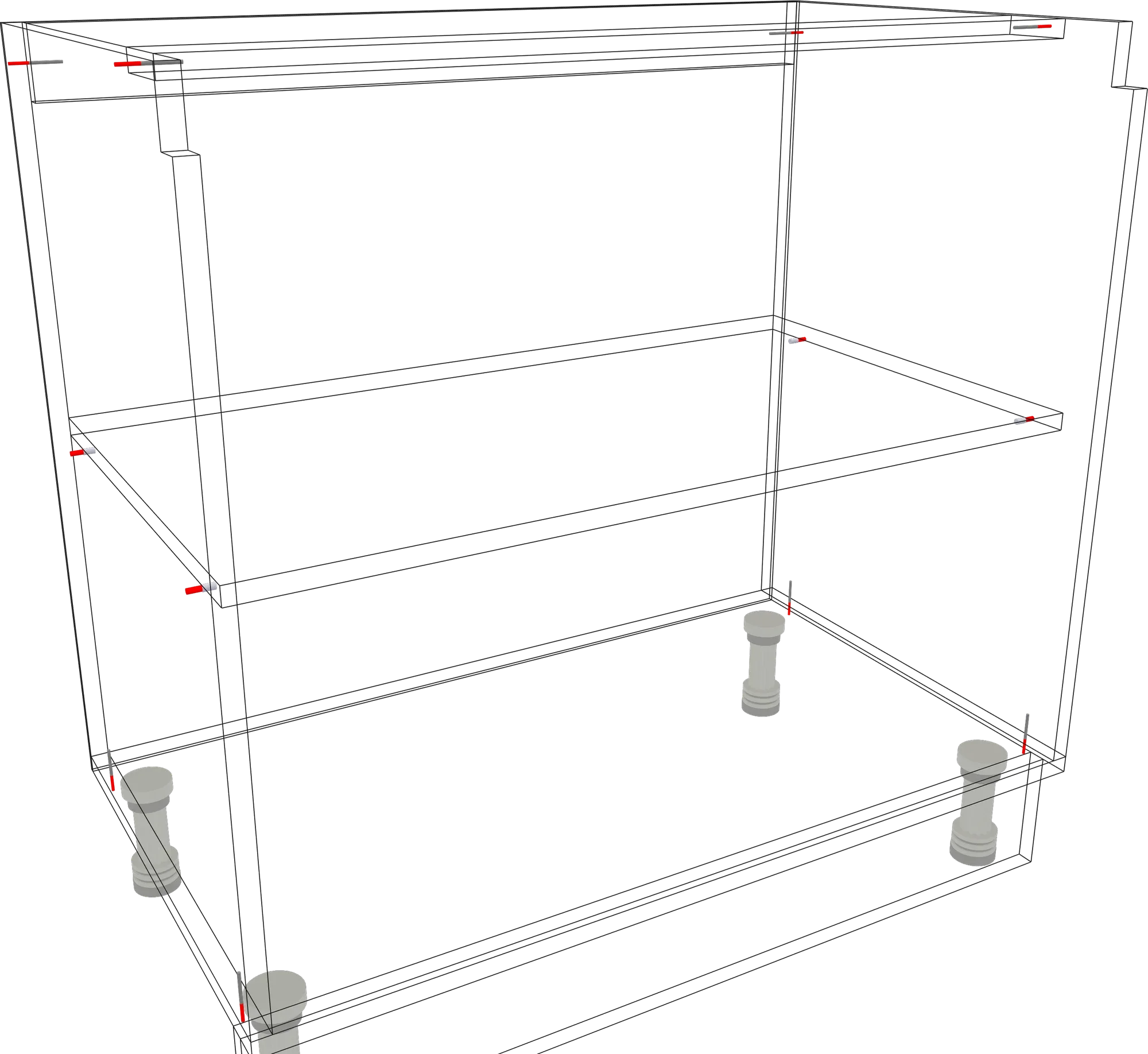

X-Ray görünümü gövdeyi tel kafese çevirir: kırmızı ana parça delikleri, mavi karşılık delikleri. Makineye göndermeden önce kontrol et.

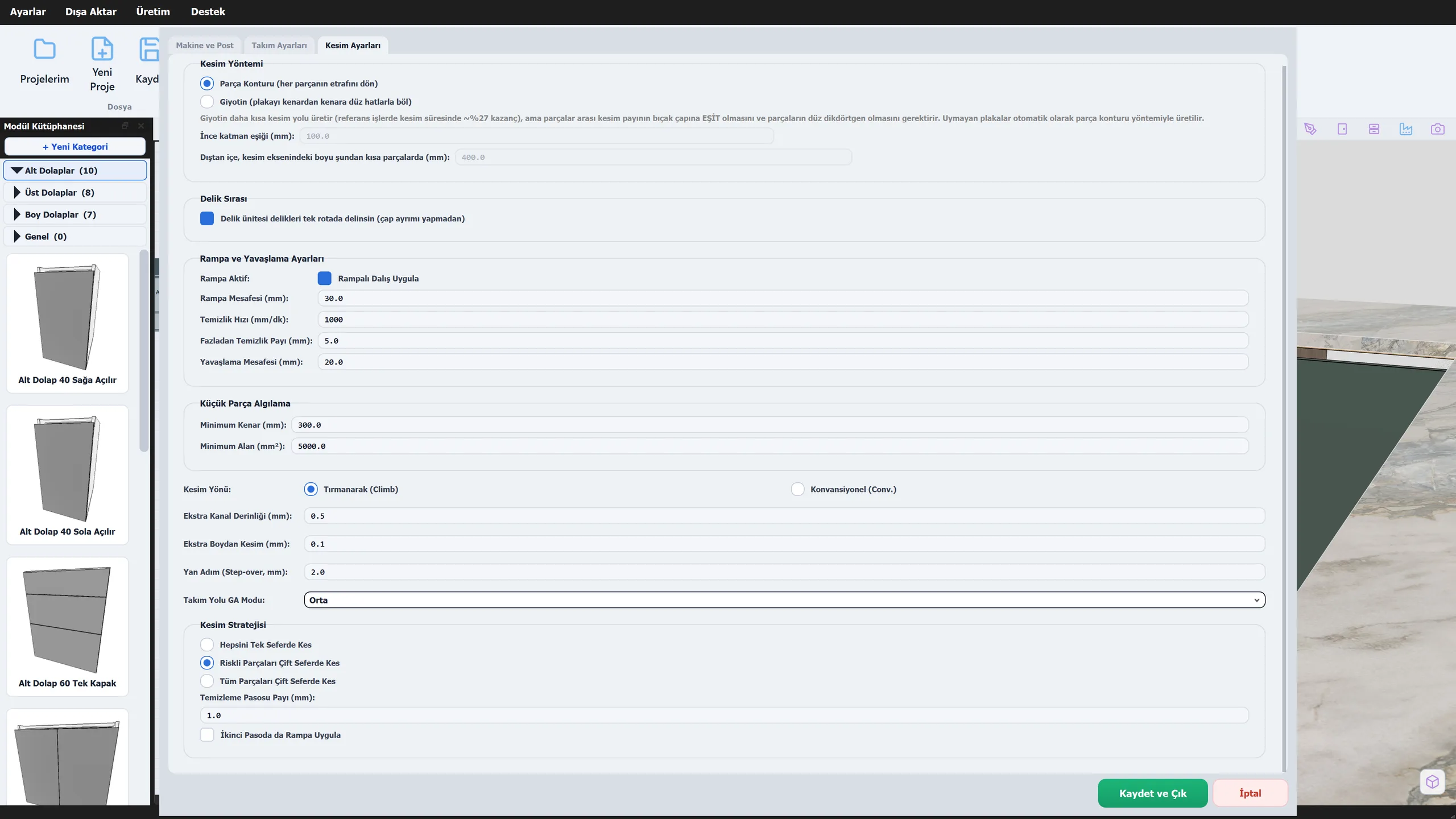

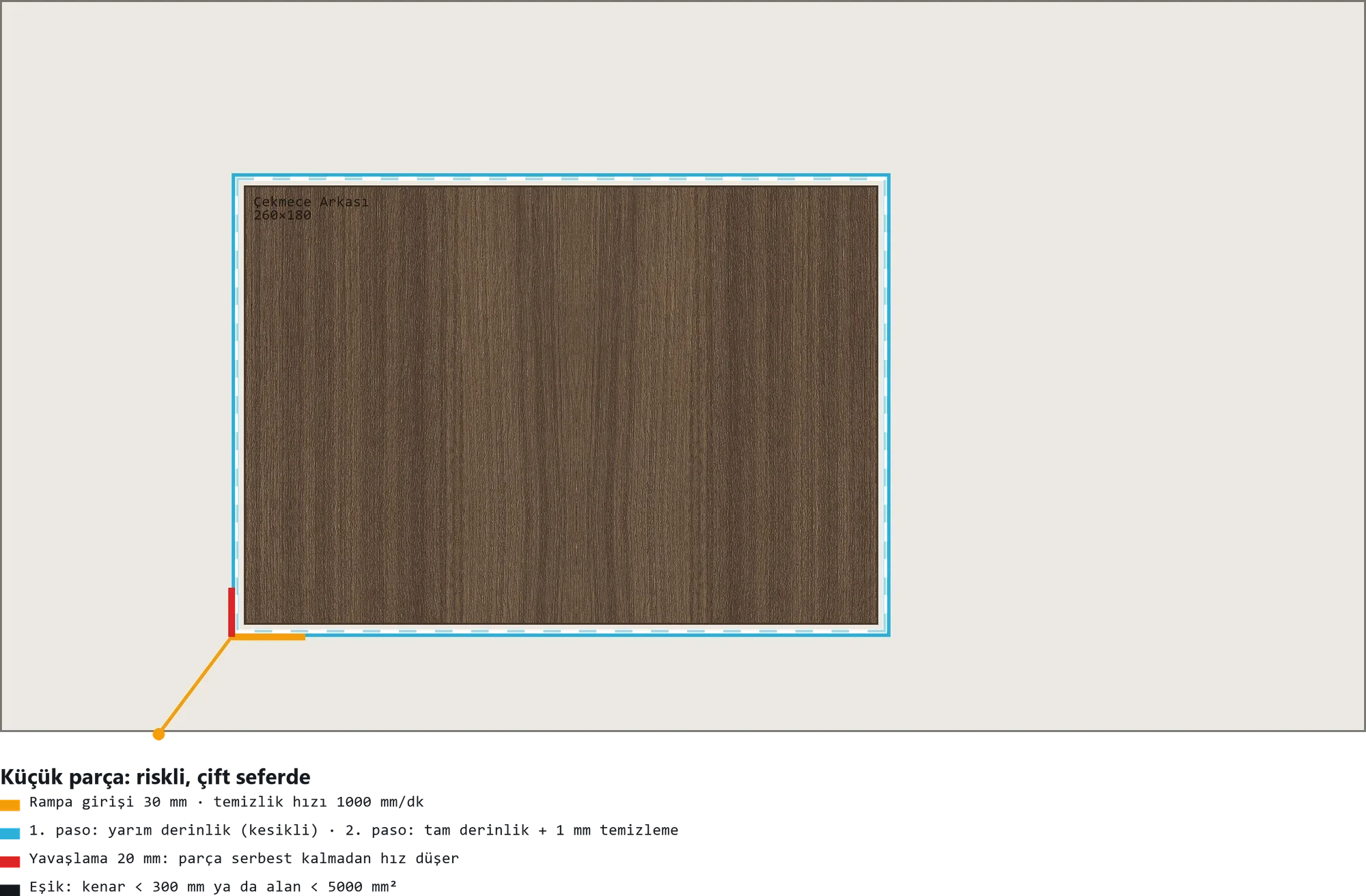

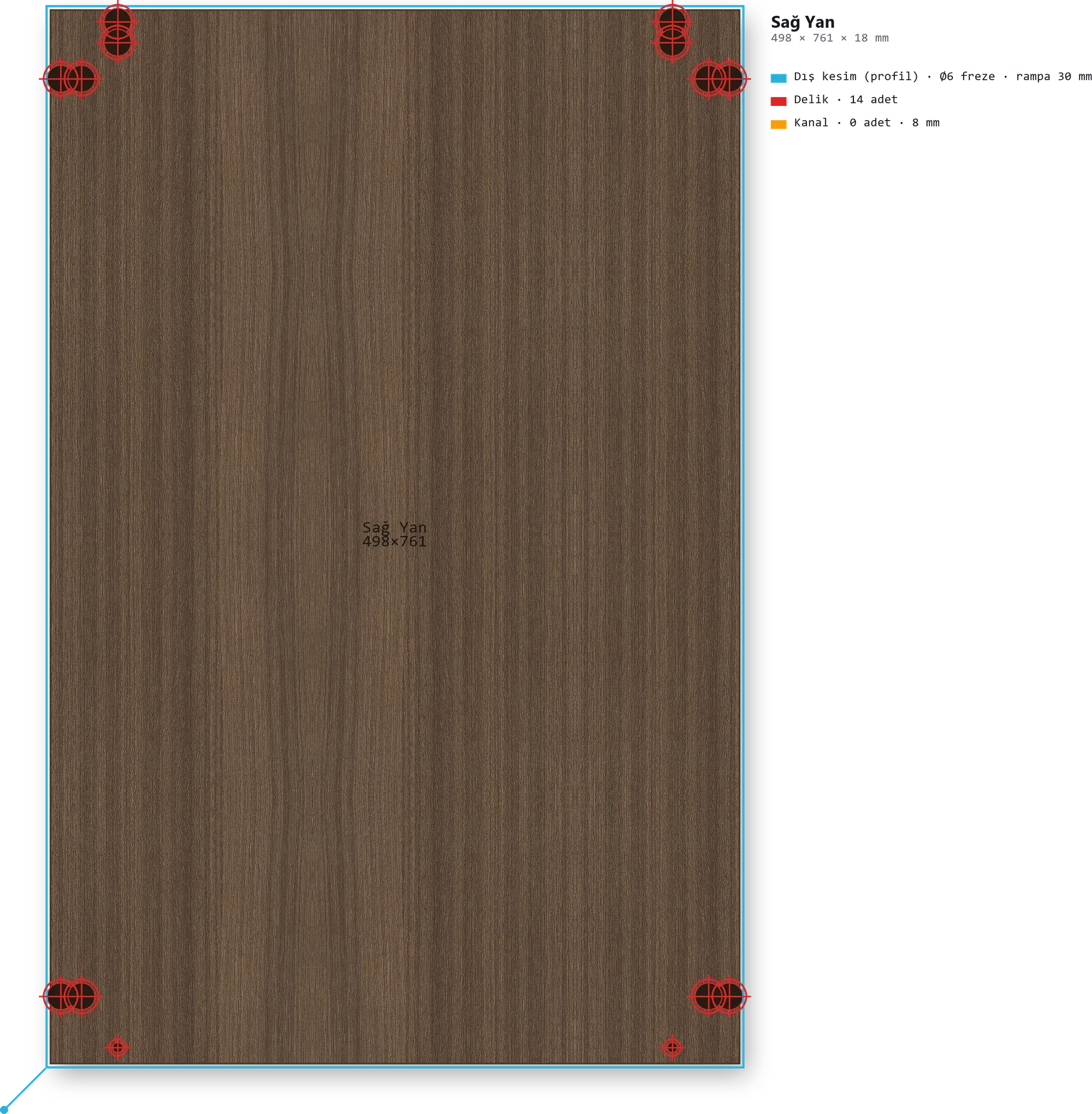

Rampa ve yavaşlama mesafesi, temizlik hızı, kesim yönü ve stratejisi. Kenarı ya da alanı eşiğin altında kalan parçalar "riskli" sayılır; istersen çift seferde kesilir, temizleme pasosu bırakılır.
Parça tutmayan vakum, kırılan freze ve çöpe giden levha için tek satırlık bir ayar.

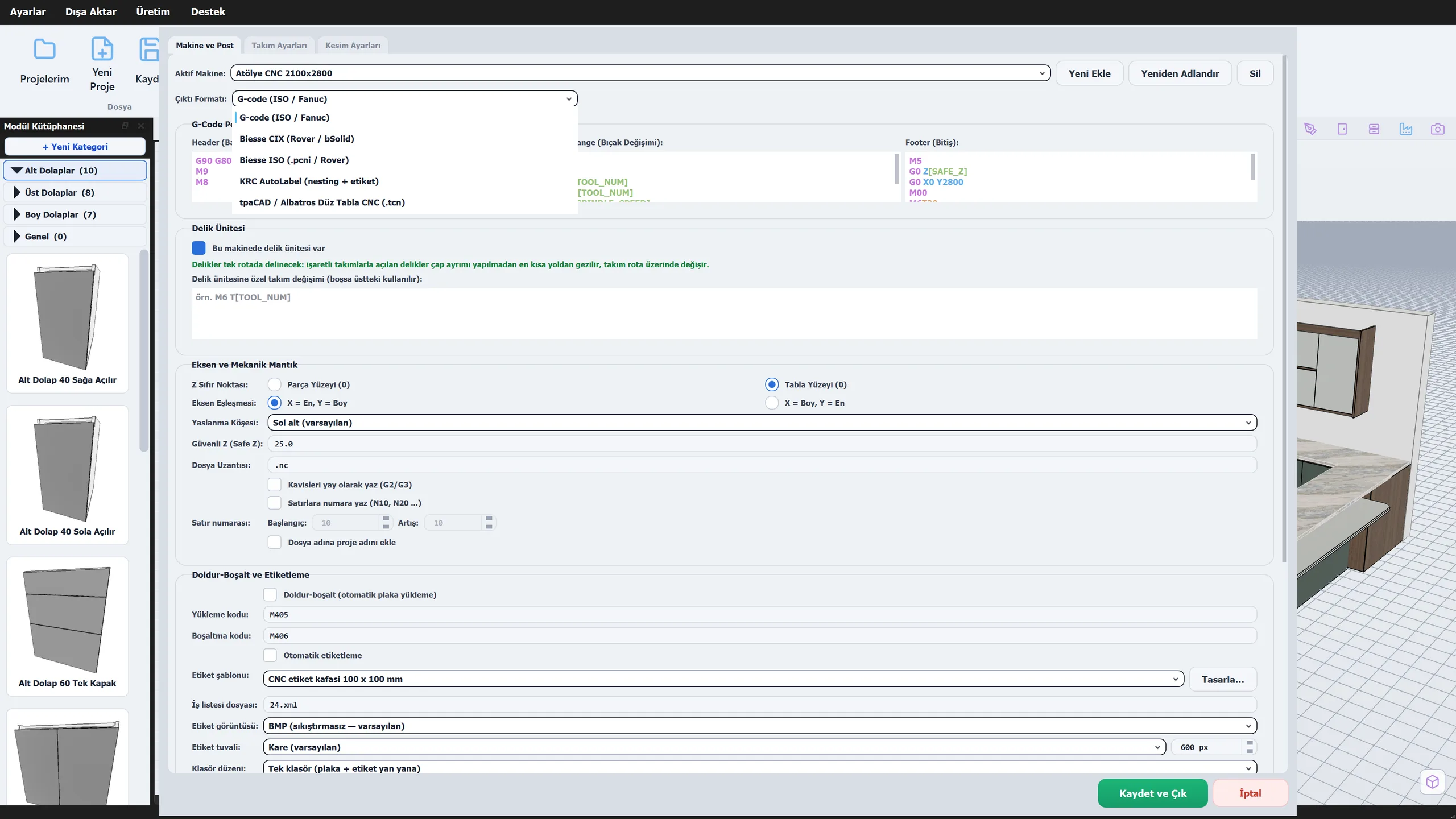

Nesting çıktısı G-code (ISO/Fanuc), Biesse CIX, Poyraz (.pcni), KRC AutoLabel, tpaCAD/Albatros ve daha fazlası. Makine tanımı, takım listesi ve çıktı klasörü ayarlardan.
Listede olmayan makine için post ayarını birlikte tanımlarız; WhatsApp'tan yaz.

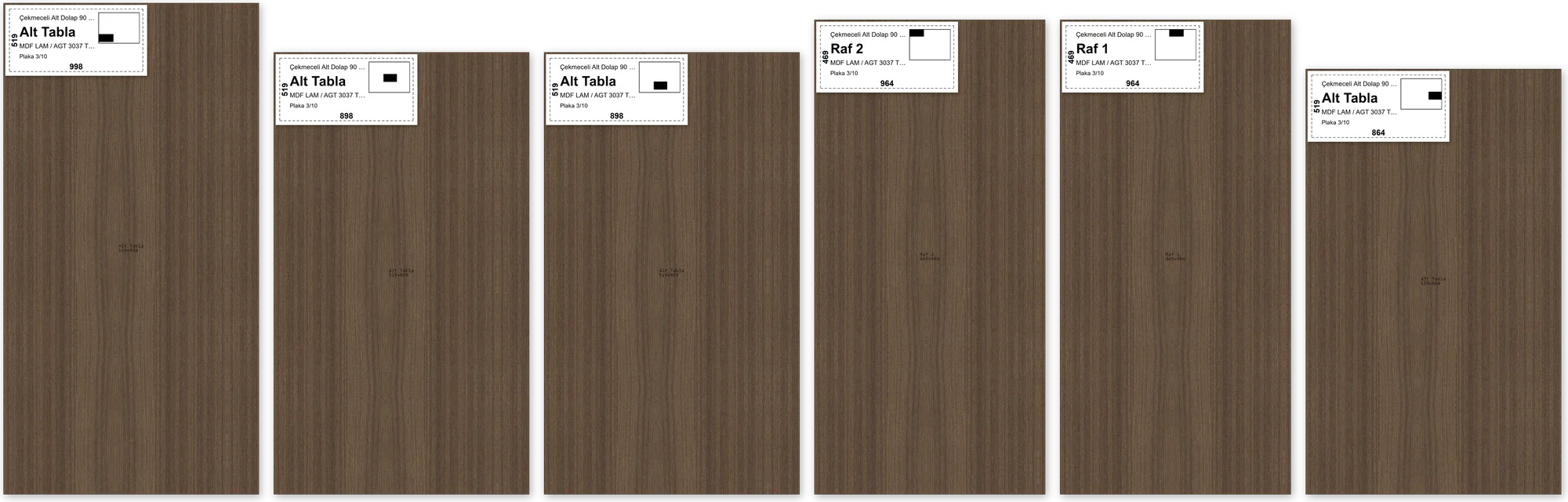

Parça bazlı çıktı: her parçanın delik ve kanal bilgisi makinenin kendi formatında. "Üretime Gönder" ile parça çizimleri ve barkodlu etiketler aynı anda çıkar.

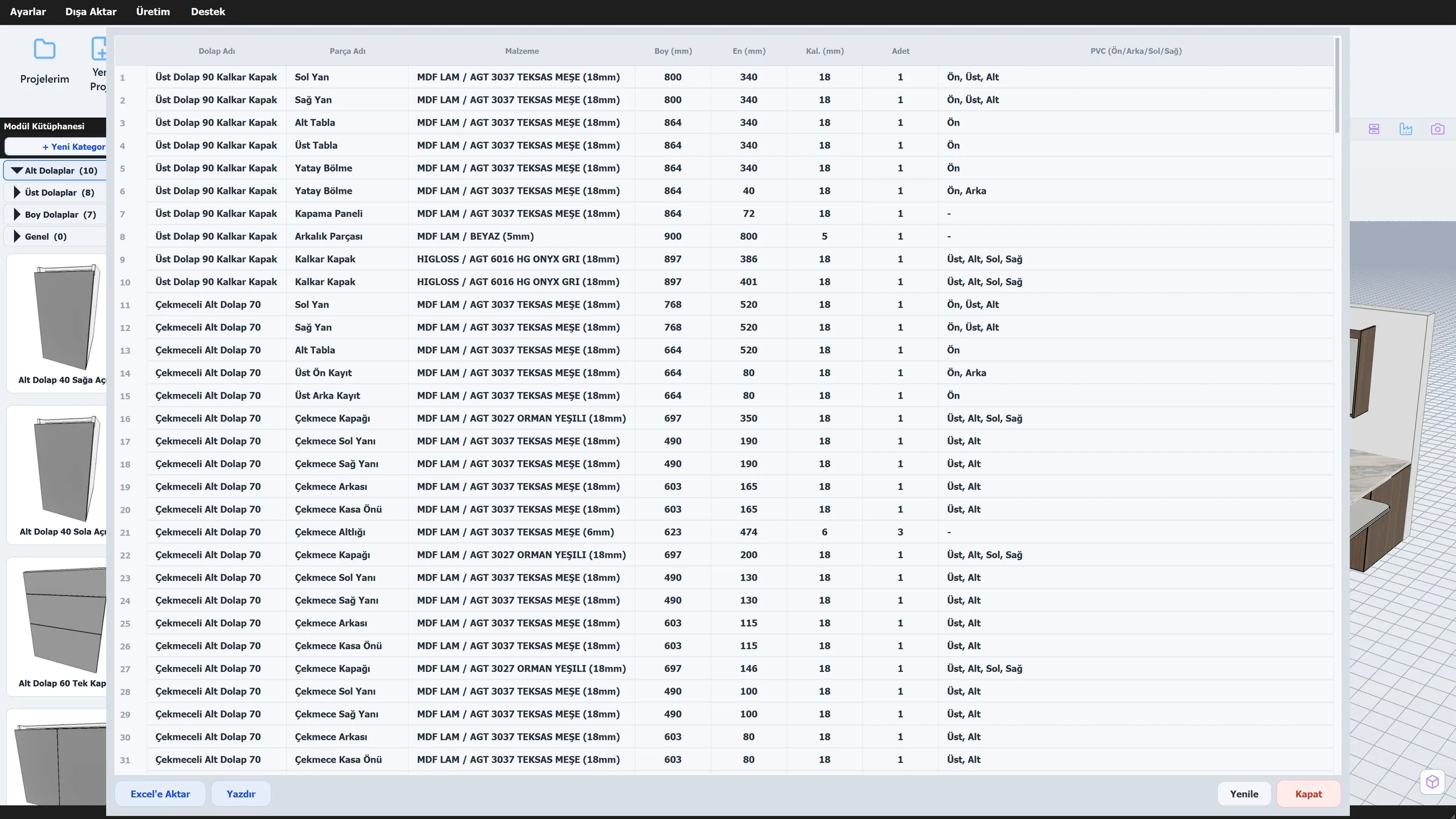

Kesim listesi Excel, PDF ya da yazıcıya; CSV profili makinenin ya da tedarikçinin istediği sütun sırasına göre. Etiket A4 ya da rulo termal yazıcıya, barkodlu.
Lisans bilgisayarın donanımına bağlı, imzalı bir dosya. İnternet bağlantısı, bulut hesabı ya da sürekli doğrulama yok. Projeler ve dosyalar kendi bilgisayarında durur, dışarı gitmez.
Üç donanım kaynağından ikisi eşleşince açılır; bir parça değişince lisans düşmez. Bilgisayar değişirse WhatsApp'tan yaz, taşırız.
Demo ücretsiz; kur, çiz, nesting'i çalıştır. Post ayarını birlikte yaparız.
